达力普石油有限公司 钢管内外壁喷砂清理设备

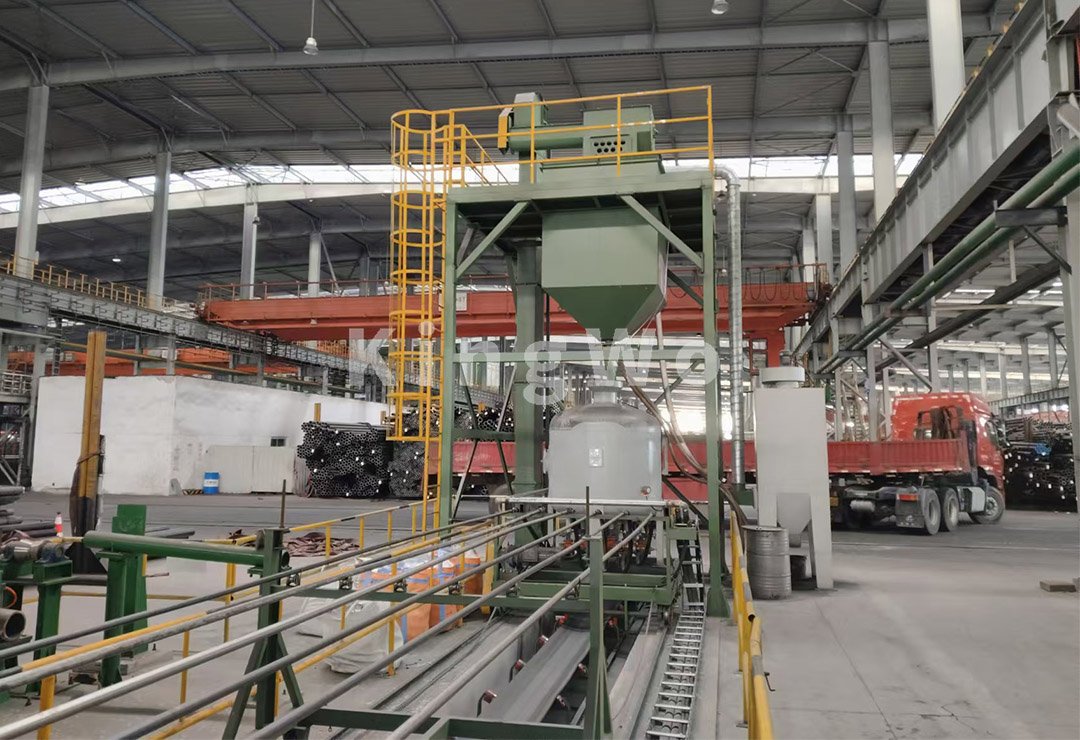

青岛金沃机械制造有限公司，作为一个抛喷丸设备专业制造商，顺利完成达力普石油有限公司钢管内外壁喷砂清理设备的全流程项目工作，涵盖设备生产制造、现场安装以及系统调试环节。从设备的设计研发、零部件加工组装，到运输至客户现场进行精准安装，并通过多轮调试优化，确保设备各项性能指标达到设计要求，能够高效完成钢管内外壁喷砂清理任务，目前设备已可投入使用。 为该公司设计了一套适用于内径200，长度12米的钢管内外壁喷砂清理设备。

钢管内外壁抛喷丸清理机实现钢管的自动上卸料，自动钢管内壁喷丸作业。首先将反转密封室打开，由钢管自动上料机构可以自动将储料架上的钢管拨入工作位置，工件到位后钢管抱紧装置会自动将工件抱紧，反转密封室，工件开始自转，喷枪承载车拖动喷枪进行钢管内喷作业。我们设计的大风量除尘系统，可以实现钢管内的弹丸风力回收，和灰尘收集。喷丸清理结束，关闭供丸阀和喷沙阀，将喷砂系统拖出清理完毕的钢管，移动密封室向外移动，台车上的钢管上卸料系统自动将刚管拨出。钢管会自动滚向卸料平台，这样实现了一个工作循环。

钢管外壁抛丸机配备了高效的磨料回收、分离与控制系统，可连续清除磨料中的粉尘、碎屑及过大/过小颗粒。设有磨料控制阀，精准计量进入抛丸轮的磨料量。通过抛丸轮的特殊布局、高强度抛射力及创新的输送系统，实现了优异的表面光洁度。抛丸室壳体为钢板与型钢的焊接结构。抛丸室顶部装配2组叶轮头总成，其布局依据计算机动态模拟结果设计，所有角度与位置均经计算机优化。室内护板采用Mn13材质，抗冲击性能优良。

采用喷丸技术来清理钢管的内壁主要是利用压缩空气作为动力，将弹丸加速产生一定的动能，喷打到钢管内壁，当钢管定位在喷枪室时，喷枪会自动伸入钢管内，喷枪在腔内上下移动，完成对钢管内壁全方位喷射清理。
