竖装除尘器

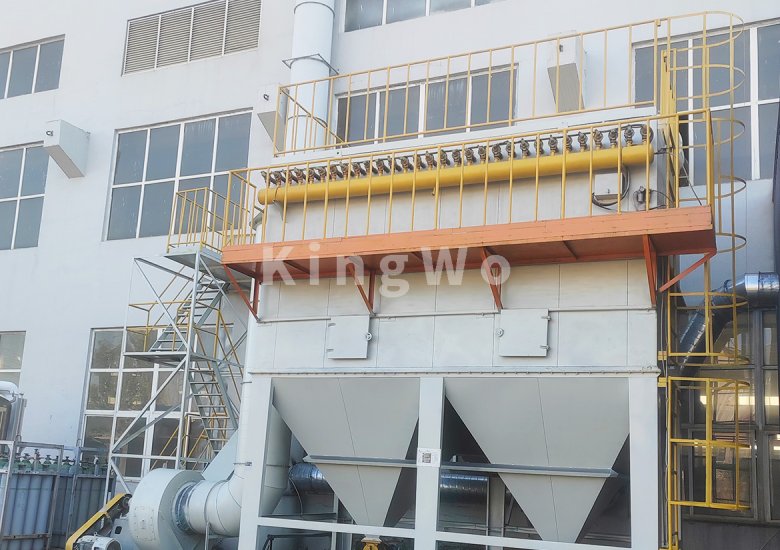

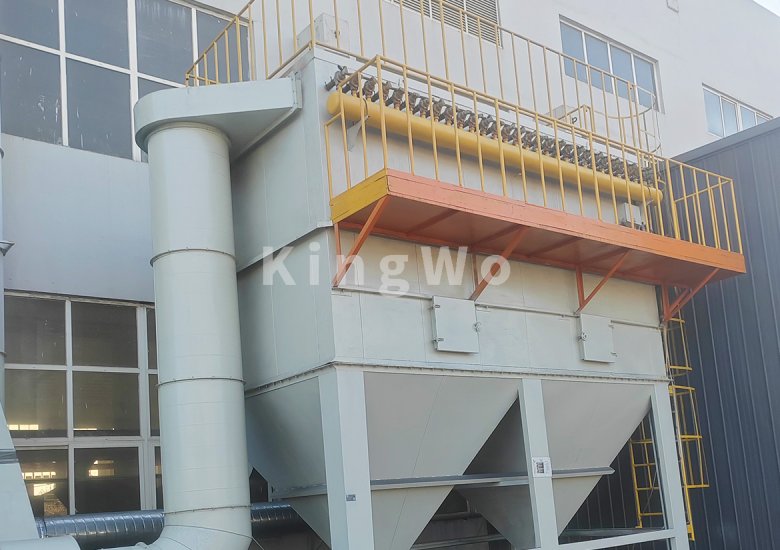

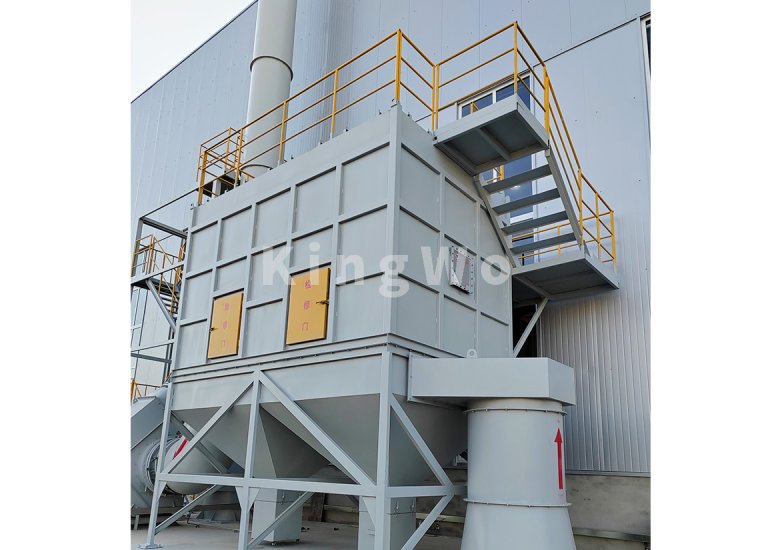

    竖装袋式除尘器采用立式滤袋悬挂设计，主体由上箱体（包括清灰装置和出风口）、中箱体（滤袋安装室和花板）和下箱体（灰斗和排灰装置）组成。滤袋通过笼架支撑并固定在花板上。清灰系统可配置脉冲喷吹或反吹风，部分型号支持离线单室清灰以提高效率。这些除尘器广泛应用于钢铁、水泥、化工和粮食加工等行业的粉尘治理，适用于在原料转运点、锅炉烟气出口和粉料输送系统等排放点高效捕集粉尘。

  竖装除尘器是滤袋 / 滤筒沿竖直方向安装固定的高效除尘设备，核心特征为立式结构、垂直布置滤件、顶部 / 底部换袋，适配厂房空间高、横向占地受限的工业场景，与旁插（侧装）除尘器形成安装方式的核心区分，广泛应用于冶金、化工、建材、喷砂机 / 抛丸机配套等高尘工况。

一、核心结构

  以主流竖装扁袋 / 圆袋除尘器为例，为立式一体化结构，滤件垂直悬挂 / 固定在花板上，外滤式为主，整体由以下部件组成：

• 立式箱体（Вертикальный корпус）：竖向筒型 / 方型结构，最大化利用纵向空间；

• 过滤元件（Фильтрующие элементы）：竖装圆袋（主流）、扁袋或滤筒，垂直排布；

• 清灰系统（Система очистки от пыли）：脉冲喷吹（импульсная очистка，主流）、反吹风、机械振打；

• 立式灰斗（Вертикальный пылеприемник）：与箱体竖向衔接，底部配卸灰阀；

• 进 / 出风口（Входной/выходной патрубок）：多为侧进上出，适配竖向气流走向；

• 检修门（Ремонтная дверь）：顶部 / 侧部设置，用于竖装滤件的更换与维护。

二、核心工作原理

与常规除尘设备气流逻辑一致，核心区别为滤件竖向过滤、粉尘竖向沉降：

1. 含尘气体从箱体侧面进入，在竖向箱体内形成平稳气流，粉尘被竖装滤件外表面截留；

2. 洁净气体穿过滤件，从箱体顶部出风口排出，实现气尘分离；

3. 滤件表面粉尘层增厚后，清灰系统启动（脉冲喷吹 / 反吹风 / 机械振打），粉尘受重力作用竖向沉降至底部灰斗；

4. 灰斗内粉尘通过卸灰阀定期排出，完成除尘循环。

三、核心优势

• 空间利用率高：立式竖向结构，横向占地面积仅为旁插除尘器的 1/3-1/2，适配厂房窄、纵向高度充足的工况；

• 粉尘沉降效果好：滤件竖向布置，清灰后粉尘受重力直接沉降至灰斗，无积灰死角，减少二次扬尘；

• 结构稳定：立式一体化设计，滤件垂直受力，运行时振动小，设备整体使用寿命长；

• 适配大风量：可通过竖向叠加滤件层数提升过滤面积，单台设备即可适配大风量除尘需求，无需模块化拼装。
